Κατοικημένη ευθύγραμμη υπερηχητική μέτρηση μαζικής ροής άρδευσης μετρητών ροής LCD

Τύπος:	Ευθύγραμμος υπερηχητικός μετρητής ροής	Επίδειξη:	LCD
Μετατροπέας:	Ευθύγραμμο/σφιγκτηρών/ένθετο	Ακρίβεια:	+/- 1%
Επικοινωνία:	4-20 μΑ/σφυγμός/ηλεκτρονόμος ΥΧΕ	Μέγεθος:	DN50-700
Θερμοκρασία:	Γ 90 Γ/160	Υλικό σωλήνων:	Χάλυβας συγκόλλησης, ανοξείδωτο, χυτοσίδηρος, χαλκός/ορείχαλκος, σωλήνας τσιμέντου, αργίλιο



Σταθερά ευθύγραμμα υπερηχητικά flowmeters από τη χρονική πολυ-υγρή ταχύτητα διέλευσης καθορίζουν για τον πηλό | απόβλητα αποχέτευσης | λύματα



Γενικός των υπερηχητικών μετρητών ροής

Υπερηχητικά flowmeters UFM μπορούν να καθορίσουν την ταχύτητα ενός ρευστού που ρέει σε έναν σωλήνα από τα υγιή κύματα. Όταν είναι στους όρους απουσίας ροής, οι συχνότητες ενός υπερηχητικού κύματος διαβιβάζονται σε έναν σωλήνα και οι αντανακλάσεις της από το ρευστό είναι οι ίδιες. Όταν είναι υπό τους ρέοντας όρους, η συχνότητα του απεικονισμένου κύματος οφείλεται διαφορετικός στην επίδραση Doppler. Όταν τα υγρά μέσα κινούνται γρηγορότερα, η μετατόπιση συχνότητας αυξάνεται γραμμικά. Η συσκευή αποστολής σημάτων επεξεργάζεται τα σήματα από το διαβιβασθε'ν κύμα και τις αντανακλάσεις της για να καθορίσει το ποσοστό ροής.

Υπερηχητικά flowmeters χρονικών τύπων διέλευσης μπορούν να δώσουν και να λάβουν τα υπερηχητικά κύματα μεταξύ των μετατροπέων και προς τα πάνω και προς τα κάτω στο σωλήνα. Ενώ είναι υπό τους όρους απουσίας ροής, παίρνει τον ίδιο χρόνο να ταξιδεψει προς τα πάνω και προς τα κάτω μεταξύ των μετατροπέων. Ενώ είναι υπό τους ρέοντας όρους, το προς τα πάνω κύμα θα ταξιδεψει πιό αργό και θα πάρει περισσότερο χρόνο από το (γρηγορότερο) προς τα κάτω κύμα. Όταν το ρευστό κινείται γρηγορότερα, η διαφορά μεταξύ των προς τα πάνω και προς τα κάτω χρόνων αυξάνεται. Η συσκευή αποστολής σημάτων επεξεργάζεται τους προς τα πάνω και προς τα κάτω χρόνους να καθοριστεί το ποσοστό ροής.



Φύλλο στοιχείων

Ακρίβεια <1>

Ποσοστό ροής 0 - 10m/s, δις-κατεύθυνση

Διάμετρος DN32 σωλήνων - DN6000 χιλ.

Υγρή θερμοκρασία -30℃ - 160℃

Υγρό νερό τύπων, θαλάσσιο νερό, λύματα, απόβλητα αποχέτευσης, πετρέλαιο, οινόπνευμα, οποιοδήποτε ενιαίο υγρό που μπορεί

διαβιβάστε το ulstrasonic κύμα

Διοχετεύστε με σωλήνες το υλικό ανοξείδωτο, χυτοσίδηρος, χαλκός, PVC, αργίλιο, χάλυβας γυαλιού ινών

Παραγωγή ένα τρόπος 4-20mA, ένας σφυγμός ΥΧΕ τρόπων, μια επανάληψη τρόπων

Εισαγωγή τριπλό 4-20mA, αντιστάτης λευκόχρυσου PT1000 για τη μέτρηση θερμότητας

Επικοινωνία RS485, MODBUS

Κάρτα αποθήκευσης στοιχείων SD

Παροχή ηλεκτρικού ρεύματος DC8-36V/AC85-264V

Προστασία IP65 (κύριο σώμα), IP68 (μετατροπέας)

Υγρασία <85>

Περιβαλλοντική θερμοκρασία -20℃ - 60℃



Περιγραφή:

Υπερηχητικό flowmeter είναι ανοικτό διαθέσιμο με τον τύπο σωλήνων, σφιγκτήρας και άλλες επιλογές, αυτό έχουν σχεδιάσει για τη γραμμική και αμφίδρομη ογκομετρική μέτρηση ροής του υγρού. Τα μετρημένα datas ροής μπορούν να είναι παραγωγή από το τυποποιημένο ανάλογο ή το σφυγμό ή τη συχνότητα. Μέσω της φιλικής προς το χρήστη διεπαφής χειριστών HMI, η μονάδα μπορεί να είναι οργάνωση για ένα ευρύ φάσμα των εφαρμογών. Δίπλα στην πραγματική ογκομετρική μέτρηση ροής, η μονάδα μπορεί να διαμορφωθεί για να εκτελέσει το totalization ροής (συν, το μείον, ή ποσό). Η μέτρηση και η παραγωγή της υγρής ηχιτικής ταχύτητας μπορούν να διαμορφωθούν επίσης.



Προαιρετικά η μονάδα μπορεί να τεθεί ως στόχος να εκτελέσει μια από τις ακόλουθες πρόσθετες λειτουργίες:

• Υπολογίστε και διορθωμένη παραγωγή ροή τυποποιημένης ογκομετρική ή μάζας χρησιμοποιώντας τις εισαγωγές εξωτερικής πίεσης & θερμοκρασίας
• Επεξεργαστείτε κατά δεσμίδες τη λειτουργία
• Θερμάνετε τη λειτουργία, που συνδυάζει το T1, το T2 και τον όγκο

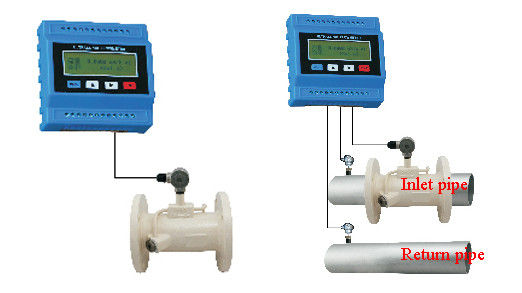

Μετρώντας διάγραμμα

Μέτρηση θερμότητας μέτρησης ροής

Διάγραμμα αναφοράς

Τύπος	Πρότυπο	Dia σωλήνων (χιλ.)	Θερμοκρασία	Διάσταση (χιλ.)
Σφιγκτήρας επάνω	TS-2	DN15-100	-30-90℃	45x25x32
	TM-1	DN50-700	-30-90℃	64x39x44
	Tl-1	DN300-6000	-30-90℃	97x54x53
Σφιγκτήρας επάνω (υψηλής θερμοκρασίας)	TS-2-ht	DN15-100	-30-90℃	45x25x32
	TM-1-ht	DN50-700	-30-90℃	64x39x44
	Tl-1-ht	DN300-6000	-30-90℃	97x54x53
Τύπος εισαγωγής	TC-1	DN80-6000	-30-90℃	190x80x55
	TC-2 (μακρύντε)	DN80-6000	-30-90℃	335x80x55
Διοχετεύστε με σωλήνες τον τύπο	G3 (τύπος π)	DN15-25	-30-160℃
	G2	DN32/DN40	-30-160℃
	G3	DN50-6000	-30-160℃





































Προαιρετικός μετατροπέας θερμοκρασίας

Προδιαγραφή	Πρότυπο	Dia	Temp.	Περικοπή νερού	Ακρίβεια
Σφιγκτήρας-temp. μετατροπέας Pt100	CT-1	>DN50	-40-160℃	Αριθ.	100+ 0.8℃
Temp εισαγωγής. Μετατροπέας Pt100	TCT-1			Ναι
Temp εισαγωγής. Pt100 με την πίεση	PCT-1			Αριθ.
Temp εισαγωγής. Pt100 για το μικρό σωλήνα Δ	Sct-1			Ναι

















Βιομηχανίες

• Χημικές ουσίες
• Πετροχημικά
• Πετρέλαιο & αέριο
• Θέρμανση, εξαερισμός & κλιματισμός το (HVAC)
• Εγκαταστάσεις παραγωγής ενέργειας
• Κατεργασία ύδατος

Υγρός τύπος

• Δοσολογία του δροσίζοντας νερού
• Demineralisedwater
• Έλεγχος των διαδικασιών επεξεργασίας κατά δεσμίδες και συνδυασμού
• Μέτρηση μαζικής ροής
• Μέτρηση κατανομής
• Θέρμανση περιοχής
• Άρδευση
• Ενεργειακή μέτρηση

Πρότυπη επιλογή

Ι	Πρότυπο
	YF	Ηλεκτρομαγνητικό flowmeter
	TF	Στρόβιλος
	VF	Votex
	LX	Vane ρόδα
	Τ	Υπερηχητικός
		E/F τρόπος επίδειξης	Ε: συμπαγής/τοπική επίδειξη, Φ: μακρινή επίδειξη
			Σωλήνας Dia	Τύπος (χιλ.)
			xxxx	10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Κώδικας	Ακρίβεια
			1	+ 0,5% FS
			2	+ 1,0% FS
			3	+ 0,2% FS
				Κώδικας	Τύπος
				Ν	Μετατροπέας: 12/24 VDC, παραγωγή σφυγμού
				Α	Συσκευή αποστολής σημάτων: 24VDC, 4-20mA outpt
				Β	Ευφυής, μπαταρία λιονταριών, καμία τοπική επίδειξη
				Γ	Έξυπνη, τοπική επίδειξη, παραγωγή 4-20mA
				C1	Έξυπνη, τοπική επίδειξη, RS485
				C2	Έξυπνη, τοπική επίδειξη, ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ
					Κώδικας	Τύπος
					S	Κατοικία χάλυβα άνθρακα
					Λ	Κατοικία ανοξείδωτου
					Γ	Υψηλή κατοικία
					HL	316L ηλεκτρόδιο
					HTi	Ηλεκτρόδιο τιτανίου
					HTa	Ηλεκτρόδιο Tantlum
					HC	Ηλεκτρόδιο hastelloy-γ
					L1	Υγρά μέσα
					L2	Μέσα αερίου
					Π	Αποζημίωση πίεσης
					Τ	Αποζημίωση θερμοκρασίας
					PT	Pressure&Temp. Αποζημίωση
					Φ	Σκάφος της γραμμής PTFE
					Χ	Λαστιχένιο σκάφος της γραμμής
Δείγμα: Iyf-ε-0100-1-c1-s-HL-l1-φ, Magmeter, τοπική επίδειξη, Dia: 100mm, + 0.5%FS, κατοικία χάλυβα άνθρακα, έξυπνη, 4-20mA outpt, RS485, ηλεκτρόδιο 316L, υγρός μετρητής μέσων, σκάφος της γραμμής PTFE



























































































Ανταγωνιστικό πλεονέκτημα:

• Συμμόρφωση στα διεθνή πρότυπα: ISO9001-2008/GB/T19001/MC00000-044/507
• Έγκριση CE
• Αυστηρός έλεγχος διεργασίας
• Προηγμένος εξοπλισμός βαθμολόγησης
• Ομάδα μηχανικών
